АСИМПТОТИЧЕСКИЕ МЕТОДЫ РЕШЕНИЯ СИСТЕМЫ УРАВНЕНИЙ МАКСВЕЛЛА ДЛЯ ДОЭ

Разработаны асимптотические методы решения уравнений Максвелла в случае дифракции плоской электромагнитной волны на оптическом микрорельефе. Методы позволяют рассчитывать поля от дифракционных оптических элементов (ДОЭ) с апертурой более 1000 длин волн.

В результате математического моделирования распределения энергии в фокальной плоскости фокусатора в кольцо были обнаружены эффекты, связанные с поляризацией входного пучка.

Практические применения: быстрые (по сравнению с FTDT) алгоритмы расчета поля от короткофокусных ДОЭ с большой апертурой. Обратные задачи синтеза короткофокусных ДОЭ с большой апертурой.

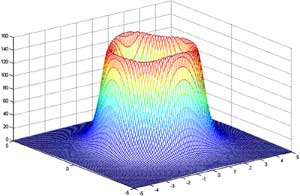

а) фокусное расстояние f=1000 длин волн

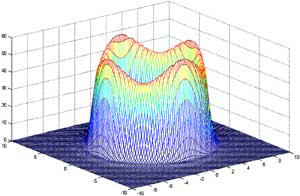

б) фокусное расстояние f=100 длин волн
Распределения энергии в фокальной плоскости фокусатора в кольцо. Характерные размеры: радиус апертуры R=50 длин волн,радиус кольца r=10 длин волн.
