ЦВЕТОДЕЛИТЕЛЬНЫЕ ДИФРАКЦИОННЫЕ РЕШЕТКИ
Созданы методы расчета цветоделительных дифракционных решеток для разделения излучения различных длин волн по различным дифракционным порядкам. Методы основаны на использовании градиентной процедуры коррекции профиля решетки в рамках электромагнитной теории. В качестве начального приближения используется аналитическое решение, полученное в рамках скалярной теории. |
||
 |
 |
 |

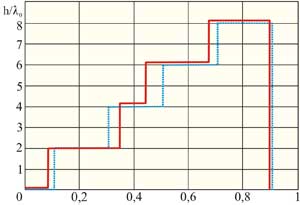

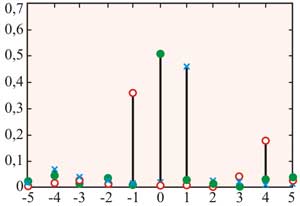

| Профиль цветоделительной решетки с периодом 5,5 мкм для разделения длин волн 687 нм, 550 нм, 458 нм по порядкам -1, 0, +1. Точечная линия - начальный профиль, рассчитанный в рамках скалярной теории. | Интенсивности дифракционных порядков (o – 687нм, •·– 550 нм, x – 458 нм) для дифракционной решетки, рассчитанной в скалярной теории (точечный профиль), и для решетки, рассчитанной градиентным методом в рамках электромагнитной теории. Градиентная оптимизация увеличила рабочие порядки с 0,36; 0,51; 0,46 до 0,58; 0,61; 0,59. | |
