Четырехсекторные поляризаторы на основе субволновых решеток


По технологии электронной литографии и ионного травления изготовлен 4-х секторный субволновый бинарный компонент нанофотоники (размером 100х100 мкм)  для  преобразования поляризации из линейной в азимутальную. Период решеток равен  400 нм и для длины волны света 633 нм высота субволнового микрорельефа в  плёнке золота (толщина 180 нм) составила всего 110 нм.

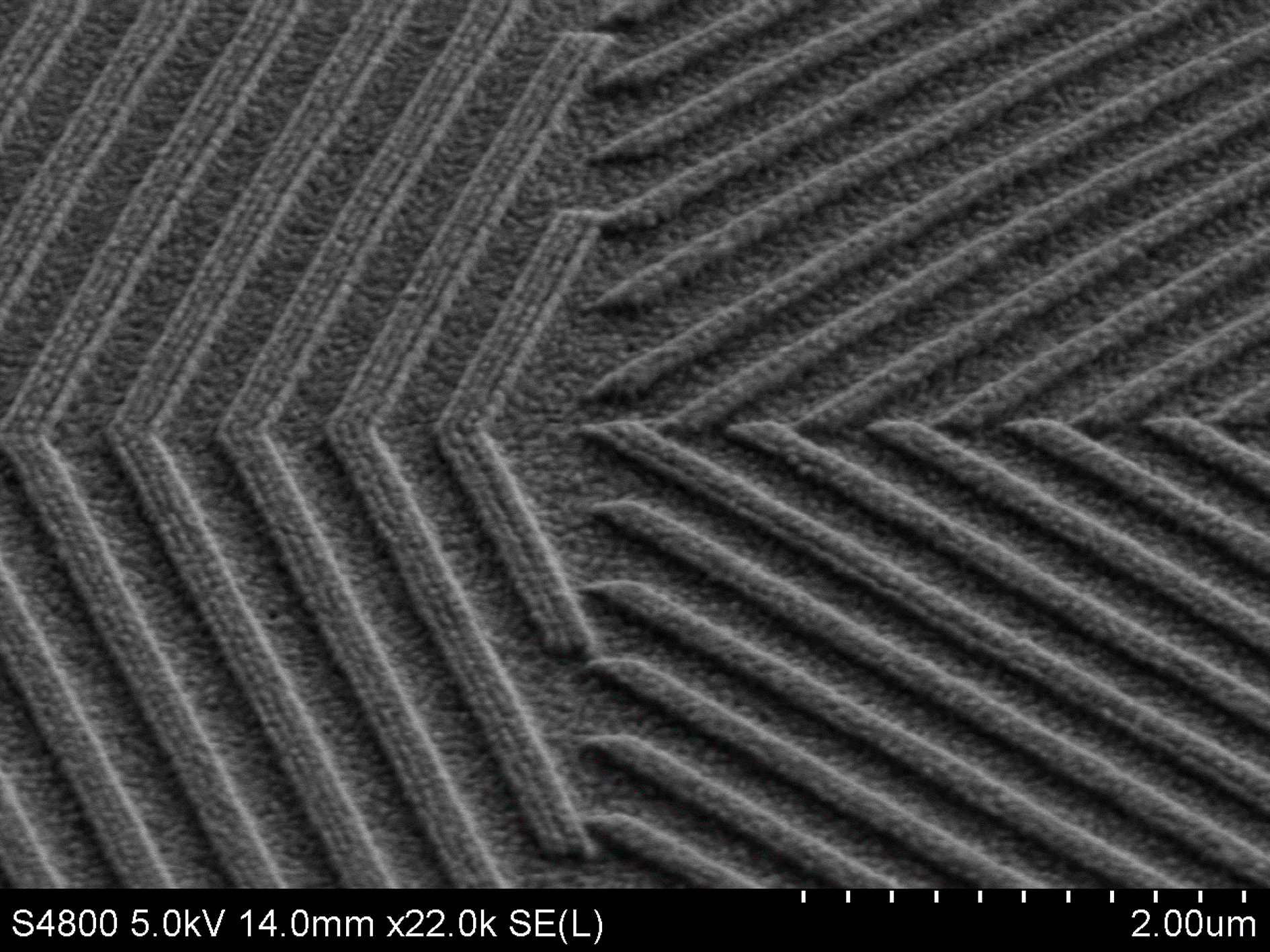

Вид поверхности микрополяризатора в электронном микроскопе (А).

Распределение интенсивности света в дальней зоне (негатив), отраженного от микрополяризатора (А) при  разном расположении оси анализатора (черная стрелка в правом углу): под углом -45 градусов (Б) и +45 градусов (В).

Публикация:
С.С. Стафеев, А.Г. Налимов, М.В. Котляр, Л. О'Фаолейн. “Четырехзонный отражающий азимутальный микрополяризатор", Компьютерная оптика, т. 39, № 5, с.709-715 (2015).
