Спроектировано, изготовлено и исследовано новое устройство нанофотоники, содержащее двумерную фотонно-кристаллическую линзу размером 3х4 мкм, изготовленную в пленке кремния на плавленом кварце и расположенную на выходе планарного волновода шириной 4,5 мкм, которая служит для сопряжения с другим планарным волноводом шириной 1 мкм. Моделирование показало, что максимальное пропускание это устройство имеет на длине волны 1,55 мкм, и эффективность связи двух волноводов – 73%. Измеренный спектр пропускания имеет четыре локальных максимума в диапазоне 1,50-1,60 мкм. Размер фокусного пятна линзы в воздухе, рассчитанный по полуспаду интенсивности, равен 0,32 лямбда, где лямбда – длина волны.

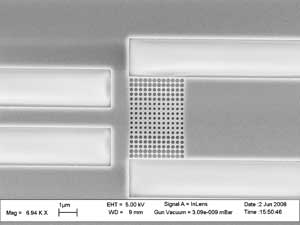

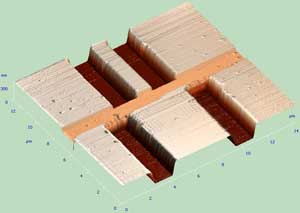

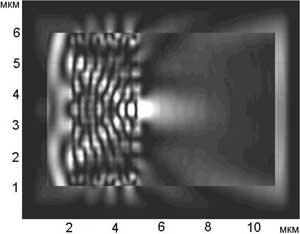

Фотография на СЭМ и СЗМ ФК-линзы и волноводов, и моделирование фокусировки с помощью FDTD-метода

Библиография:

• Компьютерная оптика, т.32, № 4, с.326-336 (2008).

• Optical Memory and Neural Networks (Information Optics), v.17, no.1, pp.1-7 (2008).
